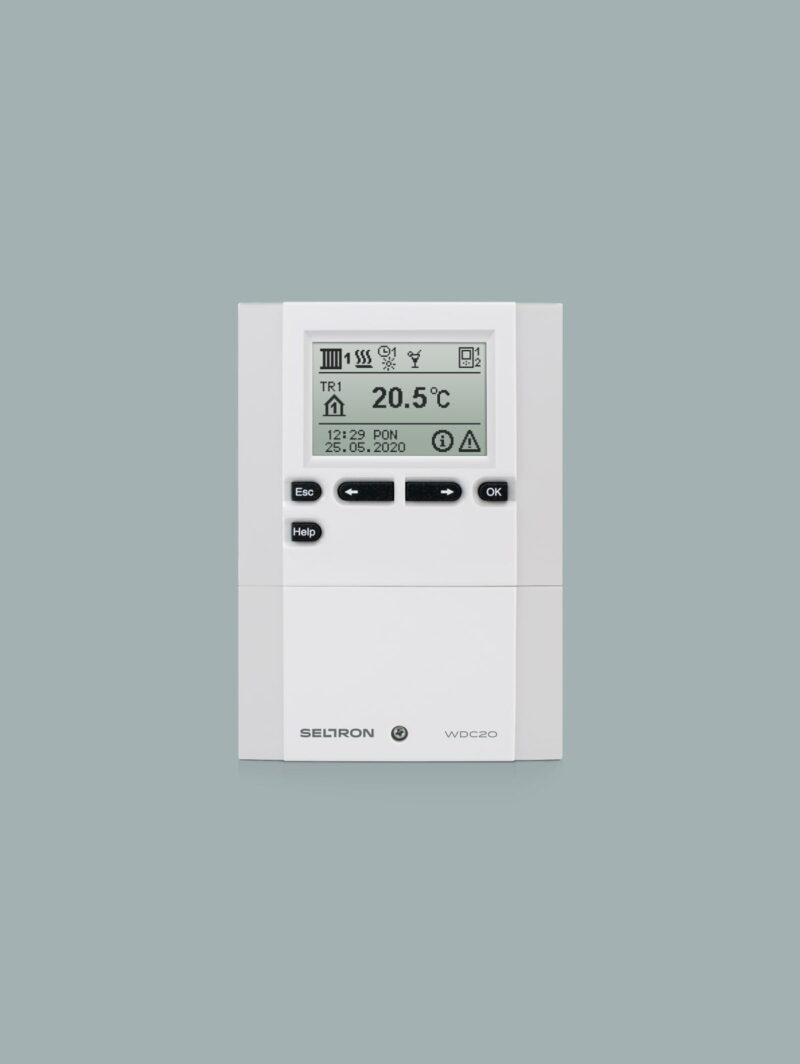

Vremensko Vodeni Regulator WDC20

Vremensko vodeni regulator WDC20

Vremensko vodeni regulatorji WDC so namenjeni reguliranju ogrevanja prostorov in pripravi tople sanitarne vode v individualnih hišah. Omogočajo vodenje enega ali dveh ogrevalnih krogov, preklop med toplotnimi viri in varovanje povratka pri polnjenju zalogovnika. Uporabljajo se za ogrevalne sisteme z enim ali dvema kotloma, toplotno črpalko, zalogovnikom toplote in solarnim sistemom.

Dodaj na povpraševanje

Uporaba

  • reguliranje radiatorskega sistema ogrevanja prostorov,
  • reguliranje talnega sistema ogrevanja ali hlajenja,
  • reguliranje konvektorskega sistema ogrevanja ali hlajenja,
  • reguliranje stenskega ali stropnega sistema ogrevanja ali hlajenja,
  • ogrevanje sanitarne vode.


PRIMERJAVA ZMOGLJIVOSTI REGULATORJEV WDC10B WDC10 WDC20
UPORABA
Reguliranje radiatorskega sistema ogrevanja prostorov da da da
Reguliranje talnega sistema ogrevanja ali hlajenja da da da
Reguliranje konvektorskega sistema ogrevanja ali hlajenja da da da
Reguliranje stenskega ali stropnega sistema ogrevanja ali hlajenja da da da
Ogrevanje sanitarne vode da da da
TEHNIČNE KARAKTERISTIKE
Število pred nastavljenih hidravličnih shem 7 17 52
Število sobnih enot 2 2 2
Število mehanskih relejev 6 6 7
Število elektronskih relejev ne 1 1
Število analognih izhodov (0÷10 V ali PWM) za krmiljenje obtočne črpalke ali vira energije 2 2 2
Število vhodov za temperaturna tipala 7 7 7
Možnost BUS-povezave regulatorjev WDC med seboj in z drugimi regulatorji Seltron da da da
REGULIRANJE SISTEMOV
Reguliranje ogrevalnega sistema z radiatorji da da da
Reguliranje talnega sistema ogrevanja ali hlajenja da da da
Reguliranje konvektorskega sistema ogrevanja ali hlajenja da da da
Reguliranje stenskega ali stropnega sistema ogrevanja ali hlajenja da da da
Reguliranje sistema ogrevanja sanitarne vode da da da
REGULIRANJE OGREVALNIH KROGOV
Direktnega ogrevalnega kroga da da da
Mešalnega ogrevalnega kroga da da da
Direktnega in mešalnega kroga ne da da
Dveh mešalnih krogov ne ne da
Ogrevanje sanitarne vode da da da
Preklop med direktnim ogrevalnim krogom in ogrevanjem sanitarne vode da da da
Cirkulacijo sanitarne vode da da da
Avtomatski preklop med toplotnima viroma ne ne da
Regulacijo konstante temperature dvižnega voda da da da
Enostopenjsko polnjenje zalogovnika ne ne da
REGULIRANJE TOPLOTNIH VIROV
Kotel na trdo kurivo da da da
Kotel na trdo kurivo s peletnim gorilnikom ne ne da
Kotel na tekoče kurivo da da da
Kotel na tekoče kurivo z dvostopenjskim gorilnikom da da da
Kombinirani kotel ne ne da
Plinski pretočni kotel ne ne da
Toplotna črpalka ne ne da
Zalogovnik da da da
Dogrevanje z električno energijo da da da
Solarni kolektorji ne da da
PRIPRAVA TOPLE SANITARNE VODE
S primarnim virom ogrevanja da da da
Z zalogovnikom toplote da da da
S solarnim sistemom ne da da
UPORABNIŠKE FUNKCIJE
Ogrevanje ali hlajenje prostorov po časovnem programu da da da
Avtomatski preklop zima/poletje da da da
Funkcija PARTY – enostavno podaljšanje komfortnega ogrevanja da da da
Funkcija ECO – aktiviranje varčnega načina delovanja da da da
Funkcija HOLIDAY – aktiviranje načina delovanja v času počitnic da da da
Ogrevanje sanitarne vode po časovnem programu da da da
Enkratni – takojšnji vklop ogrevanja sanitarne vode da da da
Funkcija BOOST za intenzivno ogrevanje prostorov da da da
Funkcija za sušenje estriha da da da
VAROVANJE OGREVALNEGA SISTEMA
Zaščita proti legioneli (pri reguliranem viru energije) da da da
Zaščita zalogovnika ob pregrevanju da da da
Zaščita kotla ob pregrevanju da da da
Zaščita proti zamrznitvi kolektorjev ne da da
Prisilni vklop črpalke pri najvišji temperaturi kolektorjev ne da da
Izklop kolektorjev pri preseženi varnostni temperaturi ne da da
Zaščita solarnega sistema ob pregrevanju kolektorjev ne da da
Povratno hlajenje zalogovnika do želene temperature ne da da
Periodični zagon črpalk in mešalnih ventilov v neaktivnem obdobju da da da
CELOVIT PREGLED DELOVANJA OGREVALNEGA SISTEMA
Grafični prikaz temperatur po dnevih za obdobje zadnjega tedna da da da
Podroben prikaz temperatur za tekoči dan da da da
Obvestila o aktiviranih varovalnih funkcijah in opozorila o napakah v
sistemu		 da da da
Možnost simulacije tipal in analiza delovanja sistema da da da
ODDALJENI DOSTOP
Z dodanim namenskim kablom lahko regulator povežemo z računalnikom da da da
Povezljivost v platformo SeltronHome, ki omogoča oddaljen nadzor prek pametnega telefona ali tablice da da da
NASTAVITEV IN MONTAŽA
Čarovnik za enostaven in hiter zagon naprave da da da
13-jezični uporabniški vmesnik:
Jeziki: EN, DE, FR, NL, PL, ES, SL, IT, CS, LT, GR, HU, HR		 da da da
Nastavitev delovanja z izbiro hidravlične sheme da da da
Tipka “Help” za hitro pomoč pri nastavitvah da da da
Grafično nastavljivi časovni programi da da da
Možnost simulacije delovanja sistema da da da
Beleženje in prikaz sprememb nastavitev da da da
Možnost priklica osnovnih nastavitev ob izgubi ali neželenih spremembah da da da
Možnost programiranja prostih izhodov da da da
Možnost montaže na zid ali DIN-letev da da da
Enostavna namestitev in priključitev da da da

Ključne lastnosti vremensko vodenega regulatorja WDC20

  • do 52 prednastavljenih hidravličnih shem,
  • ogrevanje ali hlajenje prostorov po časovnem programu,
  • ogrevanje sanitarne vode po časovnem programu,
  • ogrevanje sanitarne vode s solarnim sistemom,
  • reguliranje sistemov ogrevanja z zalogovnikom,
  • možnost priklopa 2 sobnih enot,
  • funkcija BOOST za intenzivno ogrevanje prostorov,
  • vgrajene funkcije za zaščito solarnega sistema,
  • 13-jezični uporabniški vmesnik,
  • čarovnik za enostaven in hiter zagon naprave,
  • obvestila o aktiviranih varovalnih funkcijah in opozorila o napakah v sistemu,
  • možnost simulacije tipal in analiza delovanja sistema,
  • oddaljen nadzor s pomočjo sistema SeltronHome.


TEHNIČNI PODATKI WDC20
Osvetljen grafični zaslon da
Števec obratovalnih ur da
Tedenska programska ura da
Priključna napetost 230 V ~ , 50 Hz
Lastna poraba 2,5 W
Poraba energije ob pripravljenosti Največ 0,5 W
Število vhodov 7 x temperaturno tipalo (Pt 1000)
Število izhodov 7 x mehanski
1 x elektronski
2 x PWM ali analogno 0÷10 V (Y1, Y2)
Relejni izhodi 4 (1) A ~, 230 V ~
Triac izhod 1 (1) A ~, 230 V ~
Napajanje ure Baterija CR2032 (Li-Mn) 3 V
Natančnost prikaza časa +/- 1 s (24 h) pri 20 °C
Stopnja zaščite IP20 po EN 60529
Zaščitni razred I po EN 60730-1
Tip delovanja 1B po EN 60730-1
Tip temperaturnih tipal Pt1000
Tip delovanja 3-točkovno PID
Material ohišja ASA – termoplast
Dopustna temperatura okolice 5 ÷ 40 °C
Temperatura skladiščenja -20 °C … +65 °C
Masa izdelka 450 g
Število kosov v pakirni enoti 6 kosov
Mere (Š × V × G): 113 x 163 x 48 mm

Elektro priključitev
